Description
Product Highlights
- H.265+ 5M-N/1080P Pentabrid DVR with HDMI & VGA display output
- 16 ch 1080P@15fps; Supports 16+8 IPC (each up to 6MP) – Max 128Mbps
- Audio 1/1, All analogue channels video stream SMD Plus
- Max 1 x HDD up to 6TB (1B16H supports 16TB), DC12V 1.5A/2

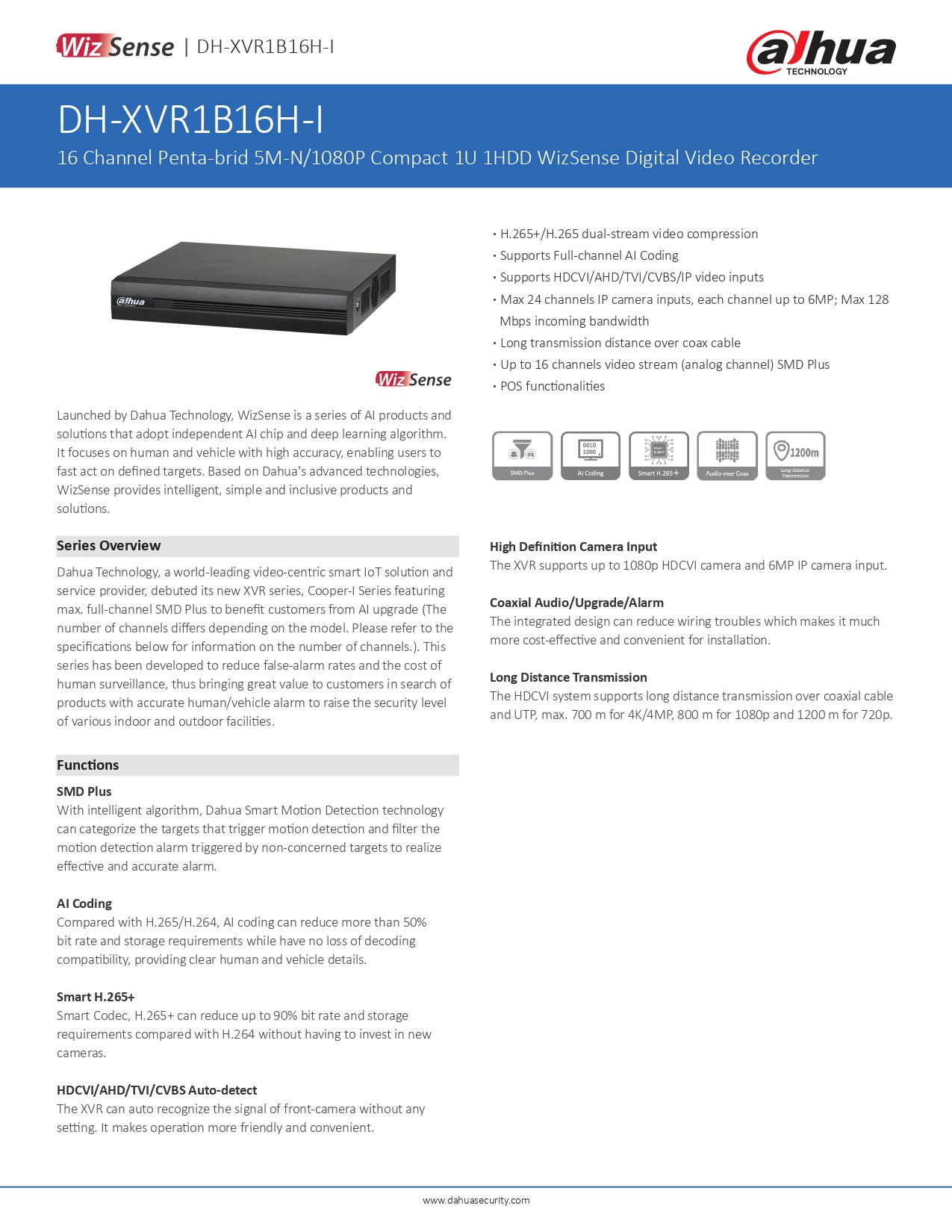

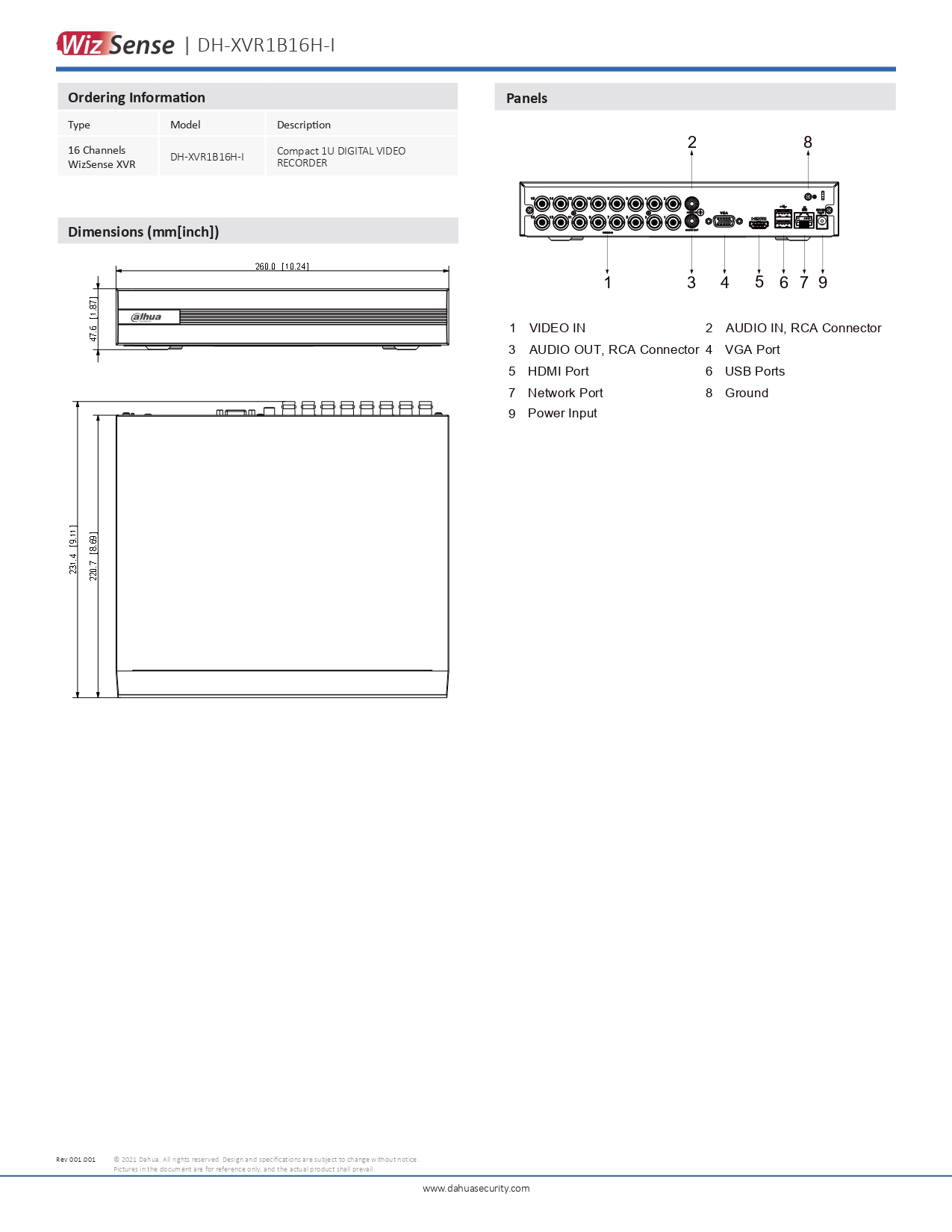

Product Catalogue
Product Specification
System |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Main Processor |
Embedded processor |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Operating System |
Embedded Linux |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SMD Plus |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SMD Plus by Recorder |
Full-channel SMD Plus (AI by recorder), secondary filtering for human and motor vehicle SMD Plus, reducing false alarms caused by leaves, rain and lighting condition change |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Audio and Video |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Analog Camera Input |
16 channels, BNC: adaptive access by default; HDCVI, AHD, TVI and CVBS access can be configured. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Camera Input |
1. CVI: 5MP, 4MP, 1080p@25/30 fps, 720p@50/60 fps, 720p@25/30 fps. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
IP Camera Input |
16+8 channels, each channel up to 6MP |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Encoding Capacity |
All channel 5M-N (1 fps–10 fps); 4M-N/1080p (1 fps–15 fps); 1080N/720p/960H/D1/CIF (1 fps–25/30 fps) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Dual-stream |
Supported (D1/CIF (1 fps–15 fps)). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Video Frame Rate |
PAL: 1 fps–25 fps. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Video Bit Rate |
32 Kbps–6144 Kbps Per Channel |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Audio Sampling |
8 KHz, 16 bit Per Channel |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Audio Bit Rate |
64 Kbps Per Channel |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Bit Rate Type |
Video stream and composite stream. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Video Output |
1 HDMI, 1 VGA |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Multi-screen Display |
When IP extension mode not enabled: 1/4/8/9/16 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Third-party Camera Access |
Onvif, RTSP, Panasonic, Sony, Axis, Arecont, Pelco, Canon, Samsung |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Compression Standard |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Video Compression |
AI Coding/H.265+/H.265/H.264+/H.264 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Audio Compression |
G.711A/G.711u/PCM |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Network |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Network Protocol |
HTTP, HTTPS, TCP / IP, IPv4, RTSP, UDP, SMTP, NTP, DHCP, DNS, DDNS, P2P |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Mobile Phone Access |
iPhone, iPad, Android |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Interoperability |
ONVIF 16.12, CGI Conformant |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Browser |
Chrome, IE9 or above, Firefox |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Network Mode |
Single-address mode |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Recording Playback |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Record Mode |
Manual, Schedule (General, Continuous), MD (Video detection: Motion Detection, Video Loss, Tampering), Alarm, Stop |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Recording Playback |
1/4/9/16 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Backup Method |
USB Device/Network |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Playback Mode |
Instant playback, general playback, event playback, tag playback, smart playback |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Alarm |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
General Alarm |
Motion detection, Video Loss, tampering |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Anomaly Alarm |
No disk, disk error, low space, offline, ip conflict, MAC conflict |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Alarm Linkage |
Record, snapshot (panoramic), IPC external alarm output, access controller, voice prompt, buzzer, log, preset, email |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Ports |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Audio Input |
1, RCA (external) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Audio Output |
1, RCA |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Two-way Talk |
Yes (share the same audio input with the first channel) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
HDD Interface |
1 SATA Port,up to 16TB for a single HDD, the maximum HDD capacity varies with environment temperature |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
USB |
2 USB Ports (2 USB 2.0) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
HDMI |
1 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
VGA |
1 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Network Port |
1 (10/100/1000 Mbps Ethernet port, RJ-45) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
General |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Power Supply |
DC12V, 2A |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Power Consumption |
Lower than 12 W |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Net Weight |
0.93 kg (2.05 lb) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Gross Weight |
1.43 kg (3.16 lb) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Product Dimensions |
Compact 1U, 260.0 mm × 231.4 mm × 47.6 mm (W × D × H) (10.24” × 9.11” × 1.87”) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Packaging Dimensions |
333.0 mm × 89.0 mm × 315.0 mm (L × W × H) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Operating Temperature |
–10 °C to +45 °C (+14 °F to +113 °F) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Operating Humidity |
10%–90% |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Installation |
Desktop |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Certifications |
CE: CE-LVD: EN 60950-1/IEC 60950-1 |
Product Warranty
2 years
